در ادبیات صنعت چاپ و بستهبندی ایران، «استراکچر» به فرم هندسی و مکانیکی جعبه اشاره دارد: نوع درب، نحوه قفل شدن زبانه (Tuck)، عرض لبه چسب، جهت تا خوردن دیوارهها و مقاومت در برابر فشار از بالا.
انتخاب استراکچر اشتباه باعث میشود محصول در قفسه فروشگاه فرو ریزد، درب در حمل باز شود یا خط تولید جعبهچسبان گیر کند. قبل از رسم دایلاین باید بدانید جعبه برای چه محیطی طراحی میشود: انبار، یخچال، پست یا ویترین.
بستهبندی نهایی مدلهای استاندارد بازار ایران را با محاسبه پارامتریک پوشش میدهد تا نیاز به رسم دستی از روی نمونه قدیمی نباشد.
برچسب اجزای اصلی استراکچر روی یک جعبه بازشده.
موضوعات کلیدی استراکچر

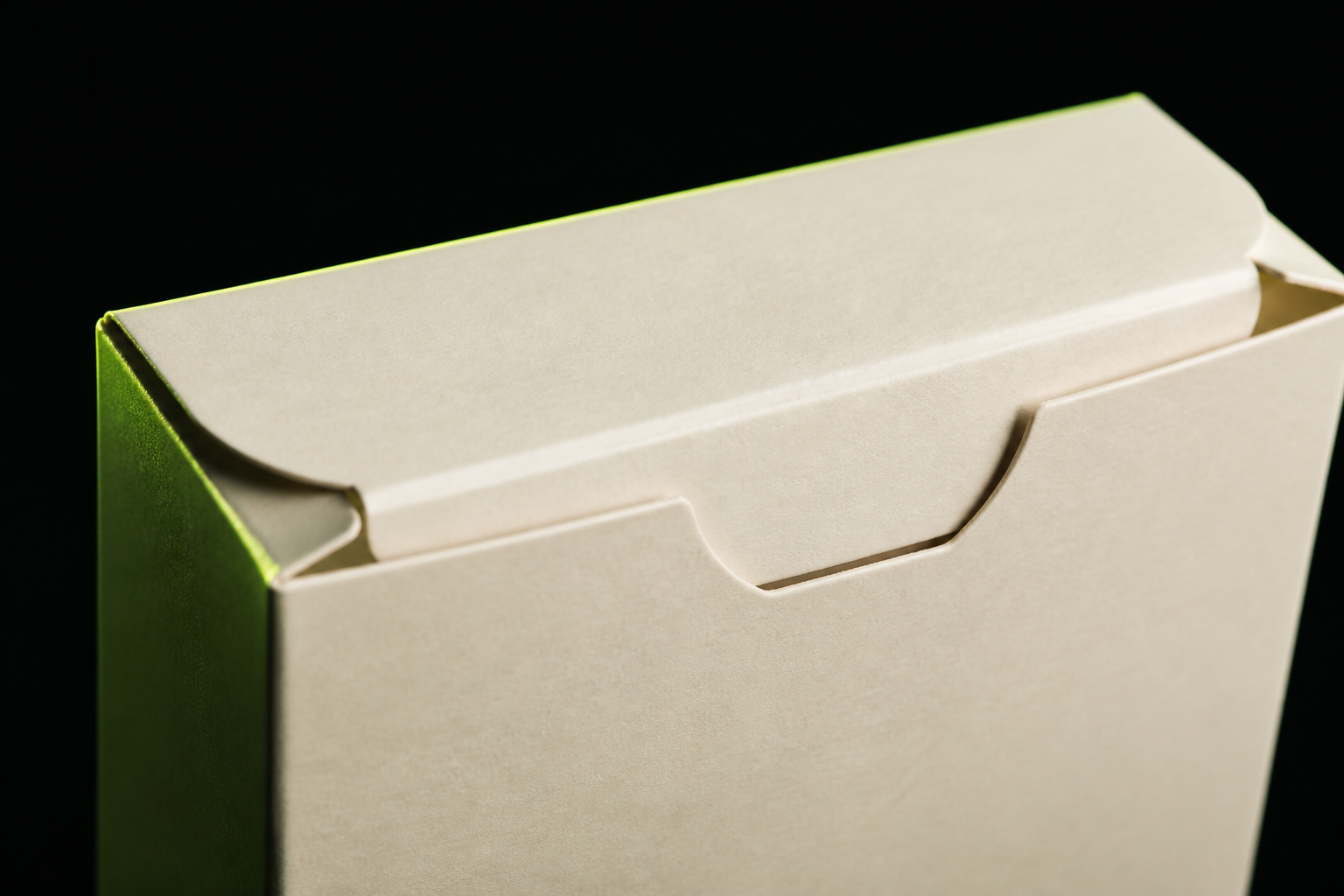

تحلیل زبانههای قفلی و Tuck End
بررسی اصطکاک، عمق tuck و هوابندی درب برای جلوگیری از باز شدن ناخواسته در بستهبندی دارویی و مواد غذایی.

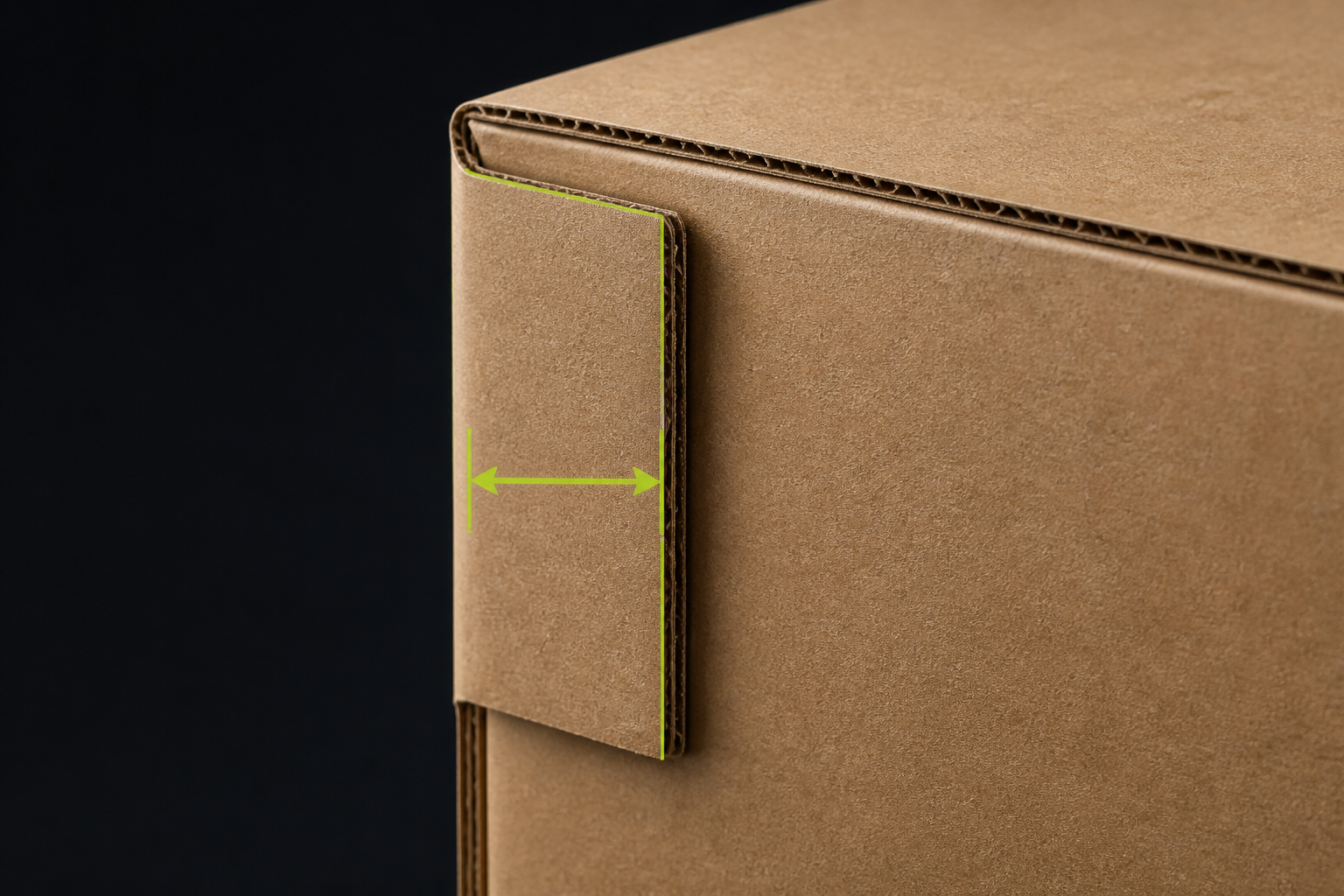

محاسبه پهنای لبه چسب (Glue Flap)
عرض استاندارد ۱۵ تا ۲۵ میلیمتر بسته به دستگاه چسبزنی دستی یا خط اتومات — تأثیر مستقیم روی عرض گسترده.

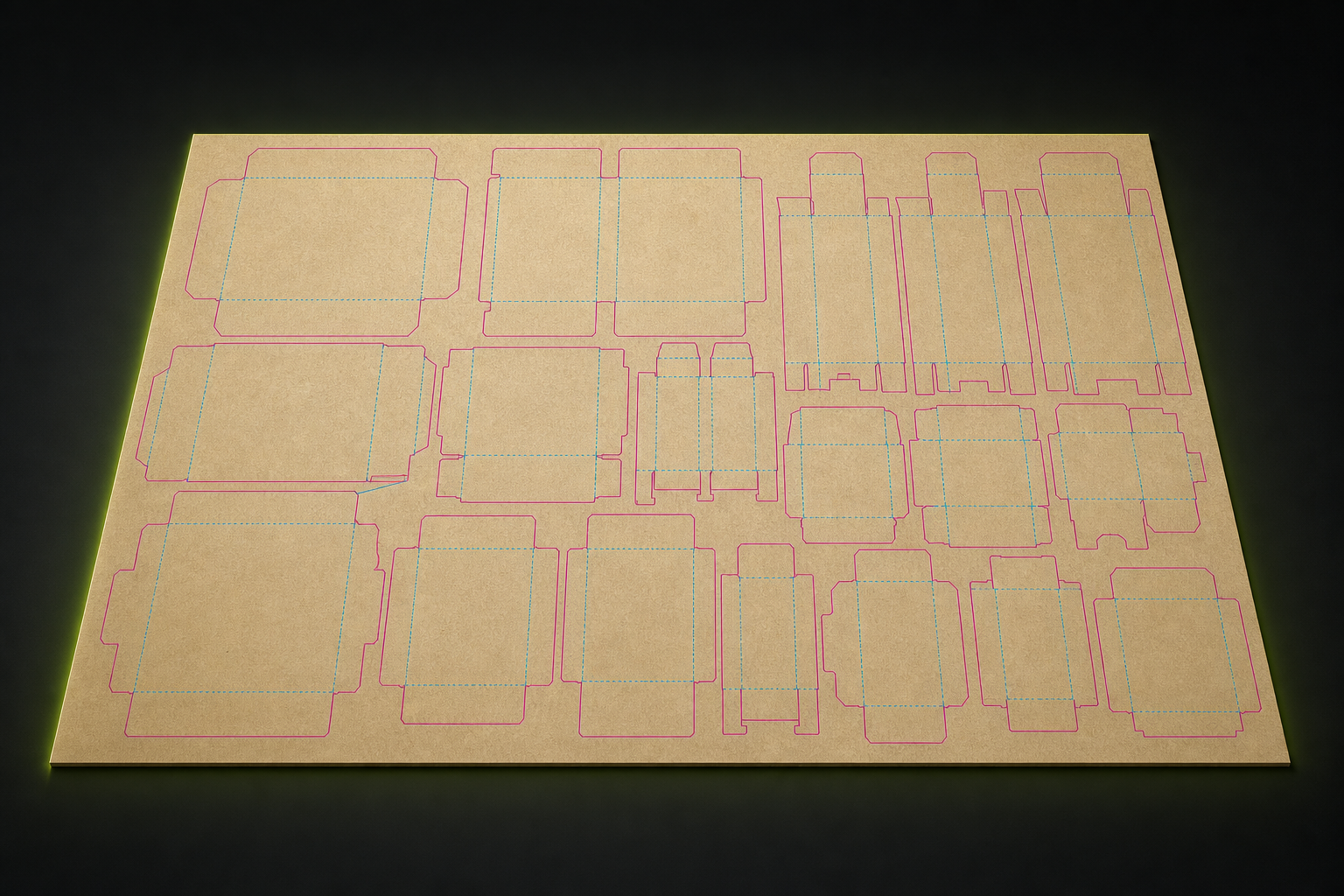

بهینهسازی فرم برای کاهش پرت مقوا
چیدمان قطعات روی شیت چاپ برای بیشترین بهرهوری و کمترین باطله در برش گیوتین.

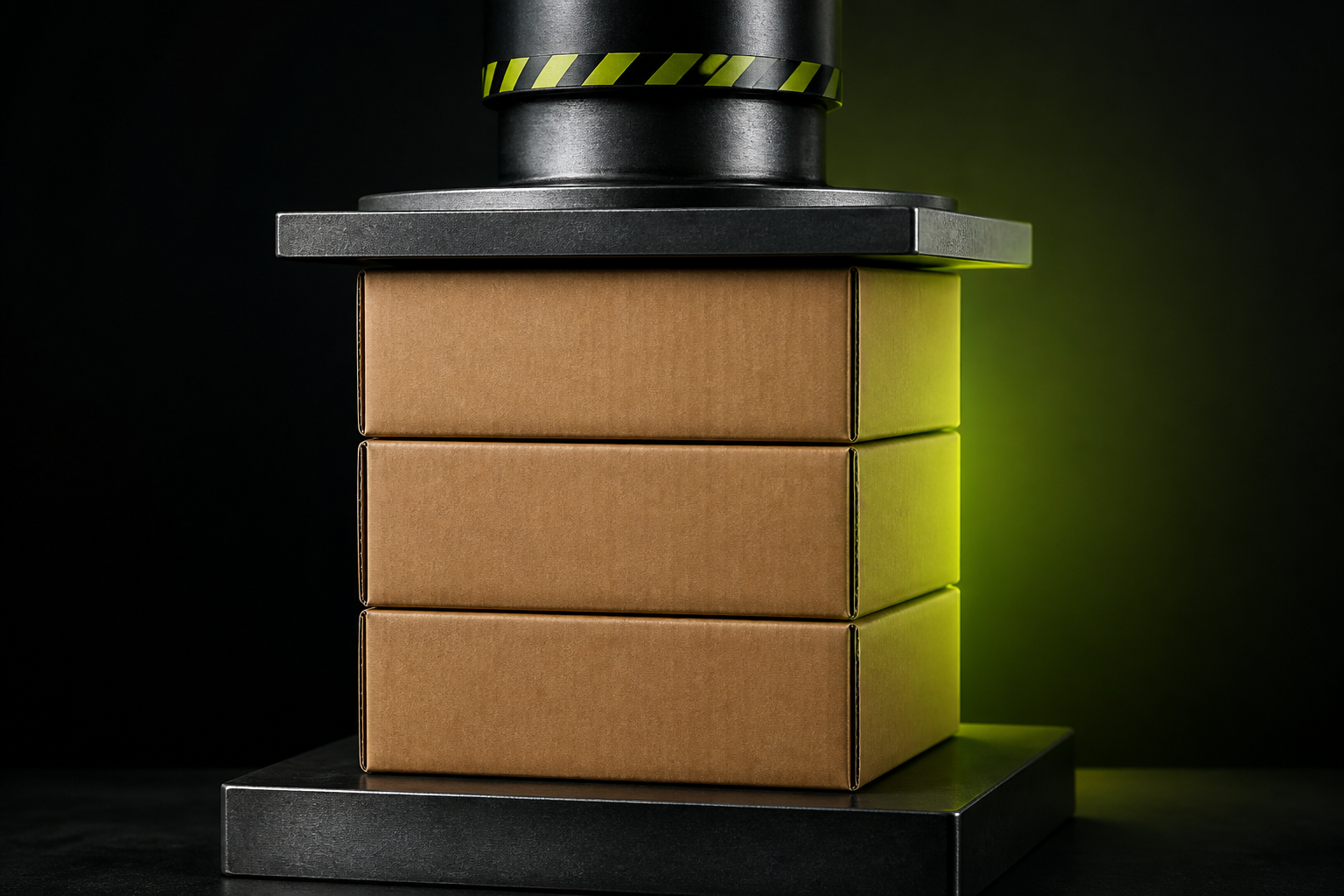

استحکام و باربری از بالا
انتخاب گوشه تقویتشده، E-flute در مقابل B-flute و اثر تعداد خط تا بر روی تحمل وزن.

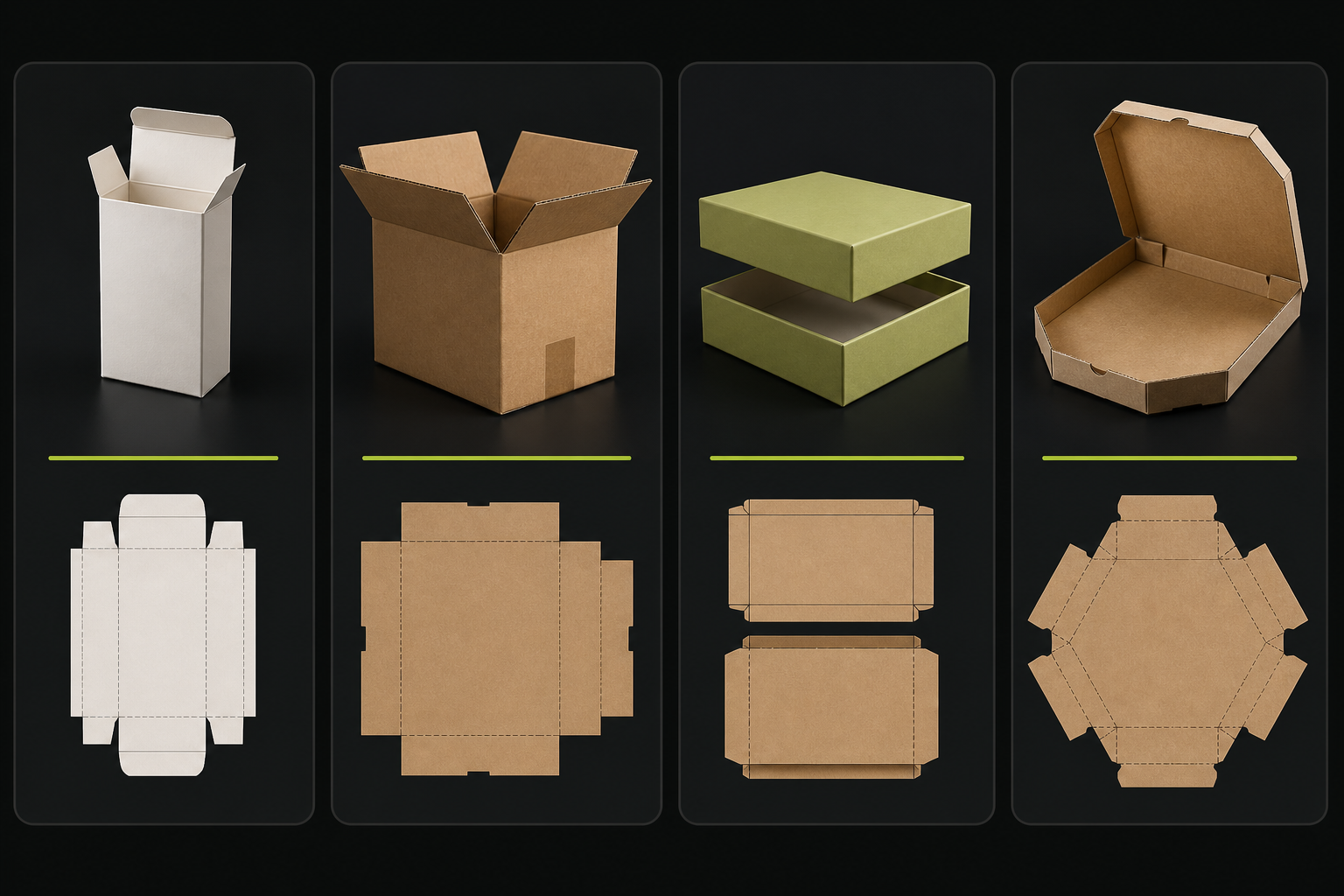

مدلهای رایج
استراکچرهای پرکاربرد در بازار ایران
جعبه دارویی معمولاً Reverse Tuck End (RTE) یا Straight Tuck End دارد — درب و ته هر دو tuck میشوند. جعبه کیبوردی (RSC) با یک لبه چسب کنار در خط تولید سریع بسته میشود. جعبه فستفود اغلب با تحمل رطوبت و باز و بسته مکرر طراحی میشود.
Straight / Reverse Tuck End — دارو، مکمل، آرایشی کوچک

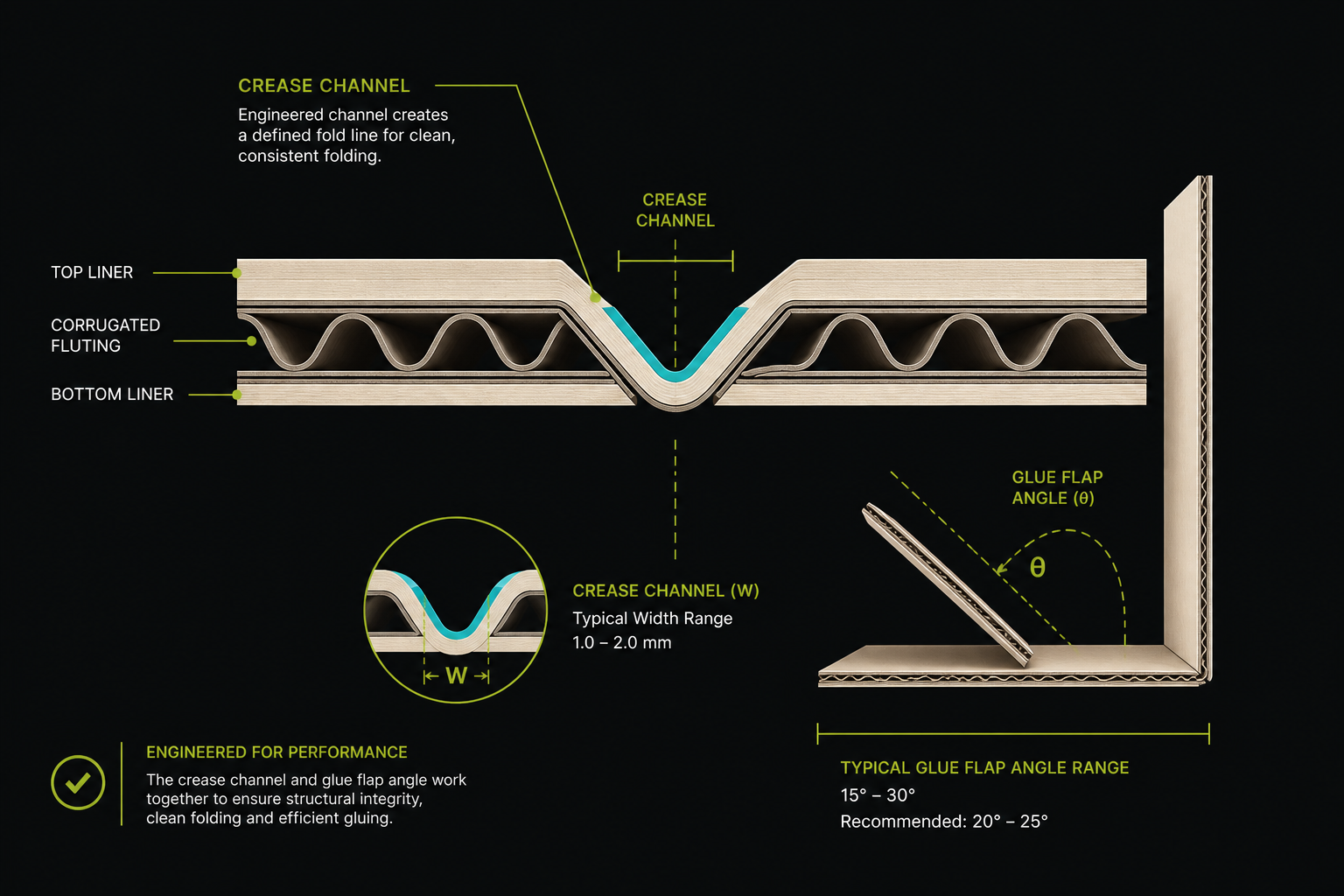

لبه چسب باید به اندازهای باشد که چسب به بدنه بچسبد ولی وارد فضای داخلی جعبه نشود. زاویه خط تا معمولاً ۹۰ درجه است اما در مقوای ضخیم کمی compensation لازم است.
در استراکچرهای با درب tuck عمیق، عمق tuck (معمولاً ۱۲ تا ۱۸ میلیمتر) روی طول گسترده اثر مستقیم دارد.
ارتباط استراکچر با دایلاین و قالب
هر استراکچر یک دایلاین یکتا تولید میکند. پس از نهایی کردن استراکچر، دایلاین پارامتریک را آنلاین بگیرید و برای طراح تیغ ارسال کنید. تغییر استراکچر در میانه پروژه یعنی بازطراحی قالب و هزینه مجدد.
چطور استراکچر مناسب انتخاب کنیم؟
چهار سوال قبل از ترسیم دایلاین
1
کاربرد محصول
انبار، سردخانه، ارسال پستی یا فروش مستقیم؟
2
خط بستهبندی
دستی، نیمهاتومات یا تماماتومات — عرض لبه چسب و tuck را تعیین میکند.
3
محدودیت چاپ
یک رنگ، چهار رنگ یا UV موضعی — روی انتخاب مقوا و استراکچر اثر دارد.
4
تست نمونه
پس از دایلاین، یک نمونه فیزیکی بسازید و مونتاژ را در خط واقعی تست کنید.
سوالات متداول
Tuck End یعنی چه؟
نوعی قفل درب جعبه که زبانههای کوچک داخل شیار مقابل فرو میروند. در Straight Tuck هر دو زبانه از یک سمت و در Reverse Tuck از دو سمت مخالف tuck میشوند.
عرض لبه چسب استاندارد چقدر است؟
معمولاً ۱۵ تا ۲۰ میلیمتر برای چسب دستی و تا ۲۵ میلیمتر برای ماشینهای پرسرعت. عرض کم باعث جدا شدن بدنه و عرض زیاد هدر رفت مقوا میشود.
چطور پرت مقوا را کم کنم؟
با چیدمان (nesting) چند گسترده روی یک شیت، انتخاب استراکچر سادهتر و همجهت کردن خط تاها با جهت الیاف مقوا در صورت امکان.
استراکچر را کجا آنلاین محاسبه کنم؟
پس از انتخاب مدل در ابزار طراحی آنلاین دایلاین، استراکچر بهصورت پارامتریک اعمال میشود. از صفحه دایلاین شروع کنید.
